“嘉庚”号配备两套SBE911+系列直读式CTD，分别为24瓶12升和36瓶10升，其搭载的各类高精度传感器可以采集海水的温度、电导率、溶解氧、叶绿素等基础观测要素；通过其采水系统可以采集到海洋中不同深度层的海水样品，不同学科的科学家通过采样并对样品进行下一步检测分析，从而得到所有深度层位丰富的观测数据。

其观测获得的数据广泛应用于物理海洋、海洋化学、海洋生物等诸多学科的研究。

CTD小知识

什么是CTD？

CTD（C：电导率（盐度） T：温度 D：深度），中文名叫温盐深剖面仪，是海洋观测中最常用到的调查设备。把它从海面逐渐下放至海底，再回收到甲板，就能自动检测、记录和存储从水下6000米到表层海水的实时温度、盐度、深度数据。如果加上各种传感器探头，它还能同时测出海水实时的叶绿素、Ph值、浊度、溶解氧、光照度等科学参数。按照预先设定的参数，每个采水瓶都可以采集指定深度的海水。科学家和工程师们通过它测得的各种数据，来判断现场的大致情况，决定下一步该如何采样，如何制定具体的作战计划。

CTD采水系统主要由以下几部分组成：采水单元、水下单元、专用绞车、甲板单元以及计算机。

• 采水单元

Niskin采水瓶：耐高压，由PVC制成，取样管内部没有任何金属材料。“嘉庚”号上的采水瓶有两种规格：12L（24瓶）和10L（36瓶）。

采水触发机制：电磁式释放机构

• 水下单元

在CTD的底部，安装了多种传感器，用于在采水的同时测定出海水的温度、电导率（盐度）、深度、叶绿素、溶解氧、浊度等数据。

• 专用绞车

“嘉庚”号配备10000米的CTD绞车和8000米的水文绞车。专用绞车通过电缆与CTD连接并进行下放与回收。

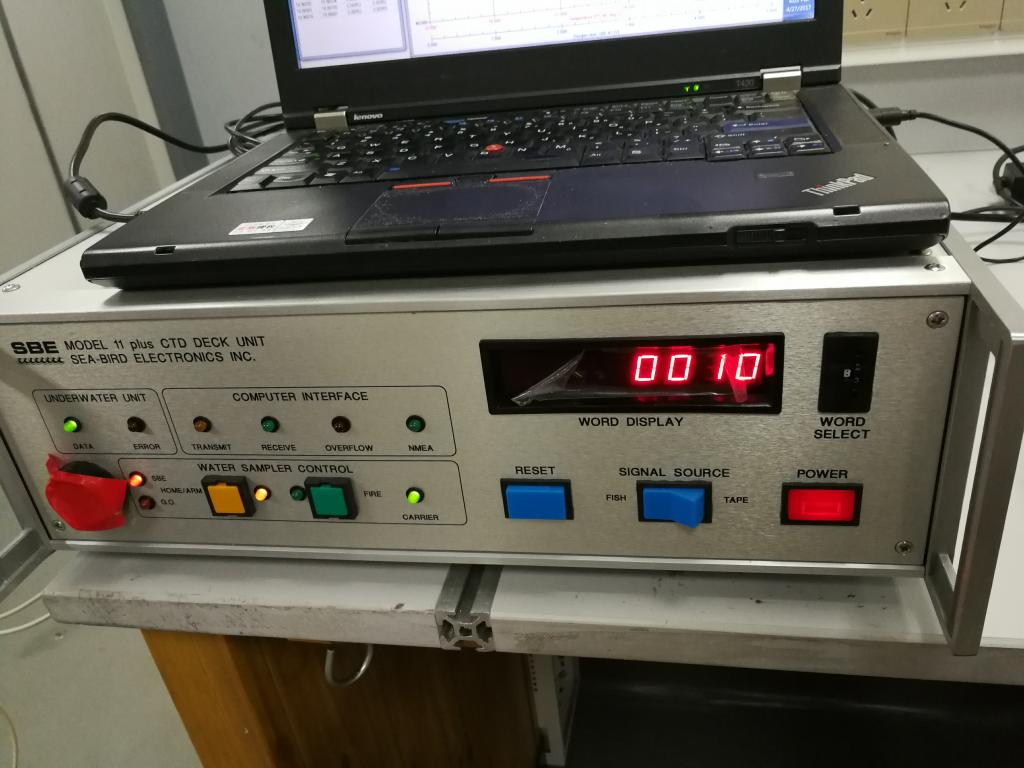

• 甲板单元

用于接收转换来自水下传感器的电信号，再通过电脑软件计算获取剖面数据。
